B1级橡塑板、B1级橡塑保温板。购热线:15132665516

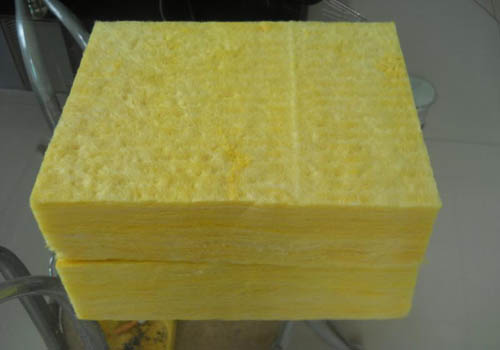

Cloud Zoom small image

玻璃棉板内部结构

名称:玻璃丝棉板
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

离心玻璃棉内部纤维蓬松交错,存在大量微小的孔隙,是典型的多孔性吸声材料,具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等,可以大量吸收房间内的声能,降低混响时间,减少室内噪声。主要特征离心玻璃棉的吸声特性不但与厚度和容重有关,也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。随意裁割抗菌防霉,耐老化、抗腐蚀保证健康环境。可随意切割随意成型。物理性质稳定通过标准澳洲及新西兰 AS/NSZ4859.1认证 SGS认证 MSDS认证欧盟 CE认证 CE防火等级认证国标 GB/T13350-2000

适用范围运用于工业厂房、库房、公共设施、展览中心、商场、以及各类室内游乐场、运动场馆等建筑的绝热保温、吸音降噪。详细介绍离心玻璃棉属于多孔吸声材料,具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙,而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时,声波能顺着孔隙进入材料内部,引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦,声能转化为热能而损耗。吸声性能离心玻璃棉对声音中高频有较好的吸声性能。影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能重要的因素。流阻太小,说明材料稀疏,空气振动容易穿过,吸声性能下降;流阻太大,说明材料密实,空气振动难于传入,吸声性能亦下降。对于离心玻璃棉来讲,吸声性能存在流阻。在实际工程中,测定空气流阻比较困难,但可以通过厚度和容重粗略估计和控制。1、随着厚度增加,中低频吸声系数显著地增加,但高频变化不大(高频吸收总是较大的)。2、厚度不变,容重增加,中低频吸声系数亦增加;但当容重增加到一定程度时,材料变得密实,流阻大于佳流阻,吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉,低频125Hz约为0.2,中高频(>500Hz)的吸声系数已经接近于1了。当厚度由5cm继续增大时,低频的吸声系数逐渐提高,当厚度大于1m以上时,低频125Hz的吸声系数也将接近于1。当厚度不变,容重增大时,离心玻璃棉的低频吸声系数也将不断提高,当容重接近110kg/m3时吸声性能达到,50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时,吸声性能反而下降,是因为材料变得致密,中高频吸声性能受到很大影响,当容重超过300kg/m3时,吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm,容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚,12-48kg/m3的离心玻璃棉。离心玻璃棉的吸声性能还与安装条件有着密切的关系。当玻璃棉板背后有空气层时,与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高,吸声系数将随空气层的厚度增加而增加,但增加到一定值后效果就不明显了。
